MVK Metall Safety

Komponenten mit Sicherheitsrelevanz haben eigene Sicherheitsadressen innerhalb eines PROFINET-Systems. Bei MVK Metall Safety kann die sichere Adresse über drei Drehschalter eingestellt werden, die gut zugänglich am Modul angebracht sind.

Wird ein Eingangssteckplatz zweikanalig genutzt, dann können Zeitverzögerungen auftreten; zum Beispiel durch unterschiedliche Sensoren. Durch eine einstellbare Diskrepanzzeit können diese Verzögerungen ausgeglichen werden.

Die Komponente ist staubdicht, gegen Berührung geschützt und gegen zeitweiliges Untertauchen (30 Minuten bei einem Meter Wassertiefe) geschützt.

Sicherheitsrelevante Daten werden mit PROFIsafe übertragen, einer sicherheitsgerichteten Erweiterung von PROFINET. Dieses Feldbusprotokoll ist Standard in Industrie-Applikationen. Dies bedeutet: Bereits vorhandene Kommunikationsstruktur kann weiter genutzt werden. Das reduziert den Aufwand für Engineering und Installation.

Das Zinkdruckgehäuse besteht aus einem Stück und ist oberflächenveredelt. Es widersteht Schweißfunken und entspricht den Anforderungen von Schutzart IP67. So kann es in rauer industrieller Umgebung eingesetzt werden. Durch den Vollverguss ist das Modul vibrationsfest (Schwingung 15 g, Schock 60 g).

Bei MVK Metall Safety liegt für jeden Eingang ein separates und parametrierbares Taktsignal vor. Treten Querschlüsse als Folge von Kabelquetschungen oder Erdschlüssen auf, dann wird dies umgehend erkannt.

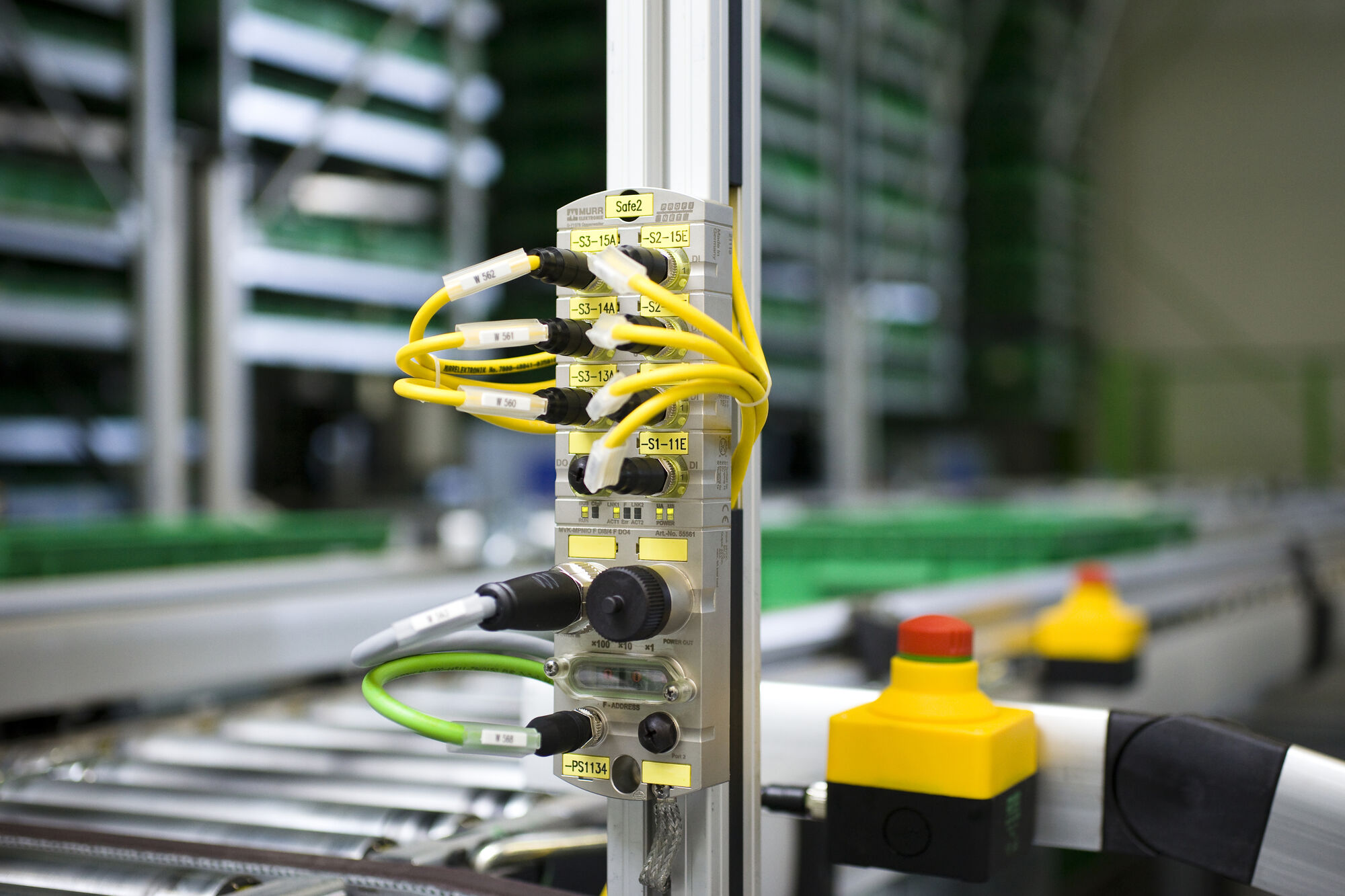

Die Bezeichnungsschilder am Modul und an den Steckplätzen sind in gelber Farbe gehalten. Es ist damit auf den ersten Blick zu erkennen, dass es sich um ein Sicherheitsprodukt handelt. Auch die Lichtleitringe und die Kontaktträger an den Steckplätzen sind in gelber Farbe ausgeführt.

Mögliche Fehler wie Überlast, Sensorkurzschluss oder Kabelbruch werden für jeden Kanal einzeln überwacht. Treten Fehler auf, wird dies durch eine leuchtende LED direkt am betroffenen Steckplatz angezeigt. Außerdem erfolgt eine Meldung an die Steuerung.
