M12-Steckverbinder für Industrial Ethernet

Industrietaugliche M12-Steckverbinder von Murrelektronik in Schutzart IP67 sind hervorragend für den Einsatz in anspruchsvollen Industrial-Ethernet-Applikationen geeignet. Der x-kodierte M12 ermöglicht hohe Datenübertragungsraten. Der y-kodierte M12 überträgt Daten und Power parallel.

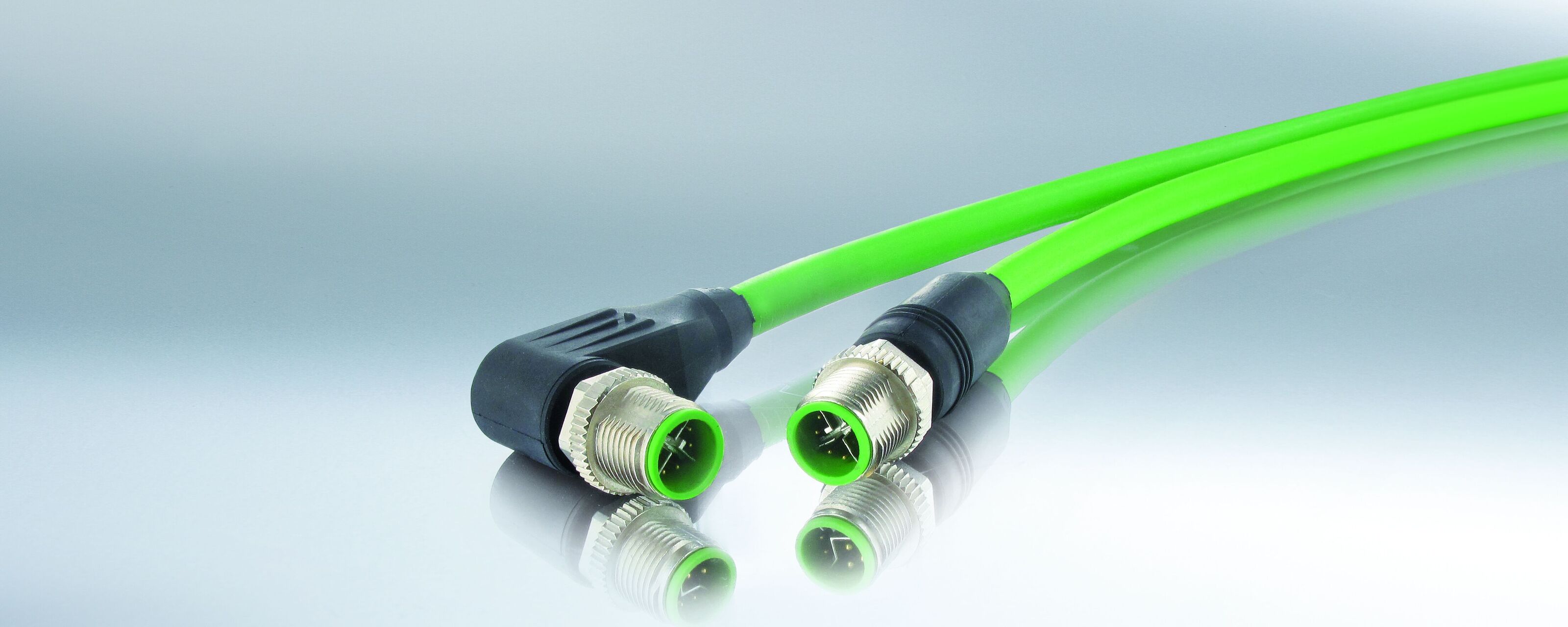

Murrelektronik M12-Steckverbinder für Industrial Ethernet x-kodiert

Highspeed-Vision-Systeme sind ein Beispiel dafür, wie in Industrial-Ethernet-Applikationen ein zunehmend höheres Datenvolumen generiert wird. Darum werden höhere Übertragungsraten gefordert. Auch der Wunsch nach einer einheitlichen Kommunikationsstruktur in Unternehmen hat an Bedeutung gewonnen.

Für die fehlerfreie Highspeed-Datenübertragung mit bis zu 10 Gigabit pro Sekunde sind die x-kodierten M12-Leitungen von Murrelektronik die richtige Lösung. Sie ermöglichen Vollgas auf dem Daten-Highway. Dazu trennt ein Metallkreuz (in X-Form) im Stecker vier Datenpaare sicher voneinander. Auch gegenüber externen Störeinflüssen sind die Leitungen abgeschirmt.

Die Kombination von RJ45-Anschlüssen im Office-Bereich und dem X-kodierten M12 in der Feldebene machen es möglich, eine durchgängige Gigabit-Kommunikationsstruktur in Unternehmen zu etablieren.

Murrelektronik bietet die X-kodierten M12-Steckverbinder in Kombination mit hochbeständigen PUR-Leitungen an – sie eignen sich hervorragend zum Einsatz im industriellen Umfeld.

  • 10 GBit/s-Datenübertragungsrate nach Cat. 6A (ISO/IEC 11801)
  • M12 X-Kodierung (IEC 61076-2-109)
  • 360°-Vollschirmung
  • gelötete Schirmverbindung zwischen Kabel und Steckverbinder
  • geeignet für den Einsatz im industriellen Umfeld bis IP65/67

Hybridleitungen – Daten und Power parallel übertragen

Daten und Power mit einem Steckverbinder parallel zu übertragen ist mit dem Y-kodierten M12-Leitungen von Murrelektronik möglich. Die metallische Y-Kodierung trennt die vier Kontakte für die Leistungsübertragung im Steckbild von den vier Signalkontakten. Damit können bis zu 100 Mbit/s Daten übertragen werden, und es stehen 2 x 6 A Power zur Verfügung.

Y-kodierte M12-Leitungen reduzieren den Installationsaufwand in Applikationen und reduzieren damit ganz konkret Kosten. Für den Einsatz in bewegten Applikationen werden Y-kodierte M12-Steckverbinder in Kombinationen mit schleppkettentauglichen PUR-Leitungen angeboten.

  • Datenübertragung entsprechend Cat. 5e (ISO/IEC 11801, Class D)
  • Leistungsübertragung von bis zu 2 x 6 A
  • 360°-Vollschirmung
  • gelötete Schirmverbindung zwischen Kabel und Steckverbinder
  • geeignet für den Einsatz im industriellen Umfeld bis IP65/67
